對于油氣管道來說，管道的承載能力取決于管道焊縫的焊接質量，所以焊接質量對于管道的安全運行至關重要。油氣管道焊縫缺陷引發的泄漏事故可能造成嚴重安全風險，因此對接焊縫檢測技術成為國內外研究重點。電磁無損檢測憑借其非接觸、高效率、無損傷等優勢，已成為管道焊縫缺陷檢測的核心手段。
管道焊縫缺陷及缺陷類型
管道焊縫區域常出現兩類缺陷：表面可見的外部缺陷（如咬邊）和隱蔽性更強的內部缺陷（包括裂紋、氣孔、夾渣等）。據統計，全球油氣管道焊縫開裂事故中，80%以上的失效源于內表面萌生的裂紋、未焊透、未熔合三類平面型缺陷，以及具有尖銳幾何特征的咬邊缺陷。
這類缺陷在管道內壓波動、溫度變化等交變載荷作用下，會形成顯著的應力集中效應。其應力集中系數可達正常區域的3-5倍，導致缺陷尖端持續擴展，最終使管體有效壁厚減少30%以上，嚴重威脅管道結構安全及服役壽命。
管道焊縫缺陷檢測技術
目前實際應用中主要包含四種技術路徑：渦流檢測、電磁超聲檢測、漏磁檢測及磁擾動檢測，這些方法在管道焊縫檢測中展現出良好的工程適用性。
渦流檢測
渦流檢測技術基于電磁感應原理實現非接觸式探傷，其核心優勢體現在以下三方面：首先，檢測過程無需物理耦合介質，且可穿透表面防腐層（厚度≤3mm）直接檢測基體缺陷，涂層對檢測靈敏度的影響率低于15%；其次，設備系統集成度較高，典型便攜式渦流儀重量不超過5kg，單次檢測能耗低于50W，作業過程無輻射污染源；第三，采集的阻抗平面信號可通過AD轉換模塊實現數字化（采樣率≥1MHz），結合小波降噪和神經網絡算法，可使缺陷特征識別準確率提升至92%以上，特別適用于長輸管道環焊縫的在線快速篩查。

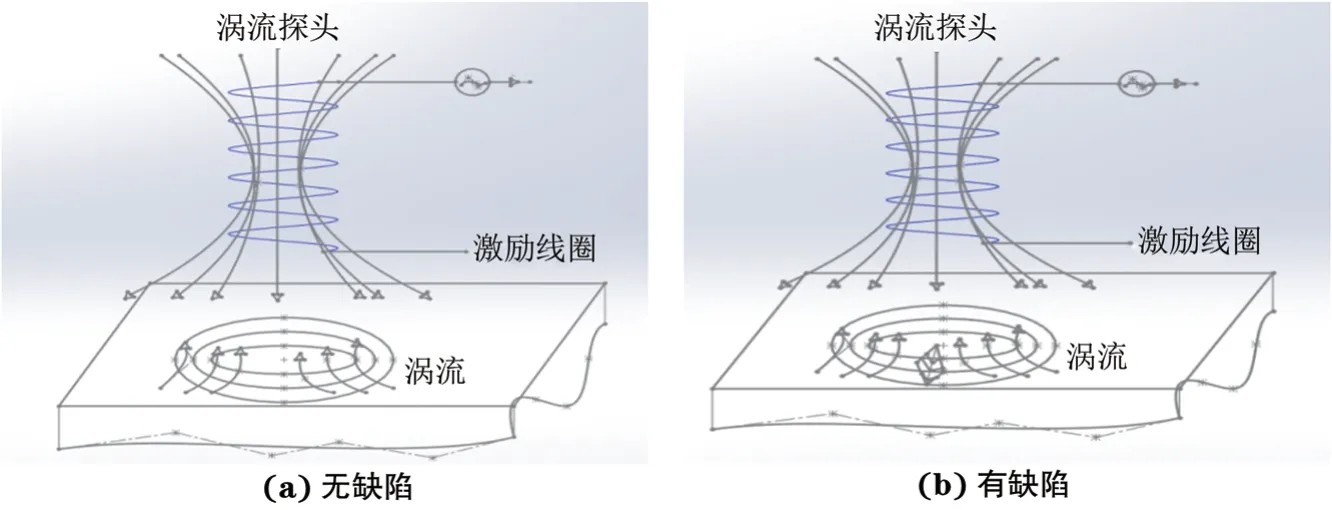

渦流檢測原理示意
電磁超聲檢測
電磁超聲檢測技術適用于被測試件的深層次缺陷檢測，對于表面或者近表面缺陷的檢測能力較弱。與其他超聲檢測方式相比，電磁超聲檢測技術具有換能效率較低、不能運用于非金屬等局限性。

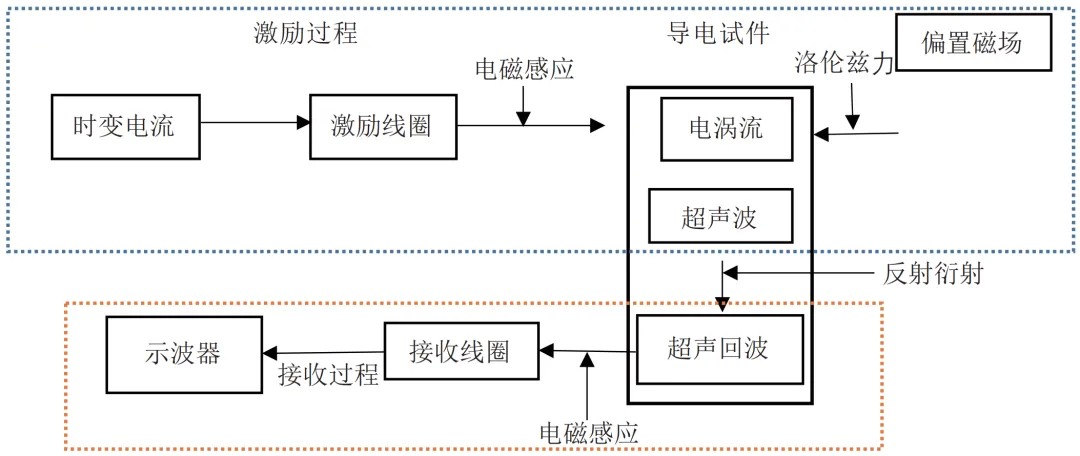

電磁超聲檢測原理示意
漏磁檢測
與其他檢測方式相比，漏磁檢測技術易實現自動化，適合組成自動檢測系統，且信號可從傳感器直接傳遞到計算機，減少了人為因素的影響，提高了檢測精度，有較高的可靠性。

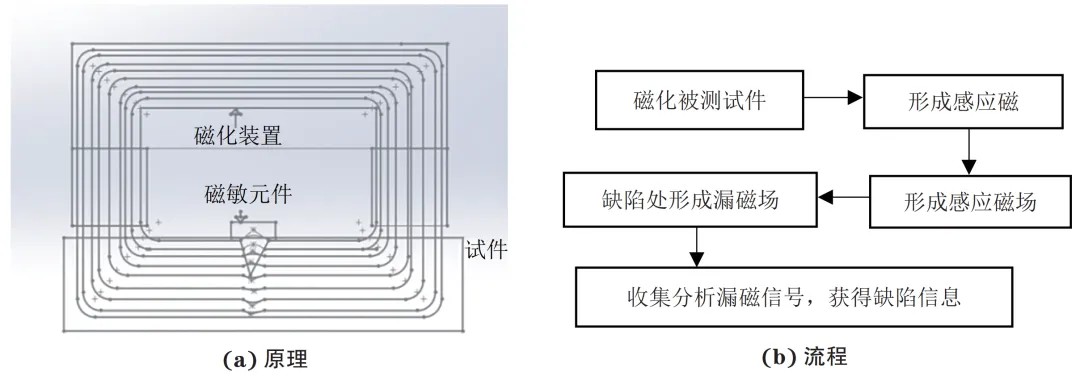

漏磁檢測技術原理及流程
磁擾動檢測
磁擾動是一種常見的電磁場物理現象，是伴隨著磁擾動引起的磁重構和重聯產生的新的磁場變化。磁擾動檢測技術主要檢測結構包括永磁體、漆包線和被測試件。

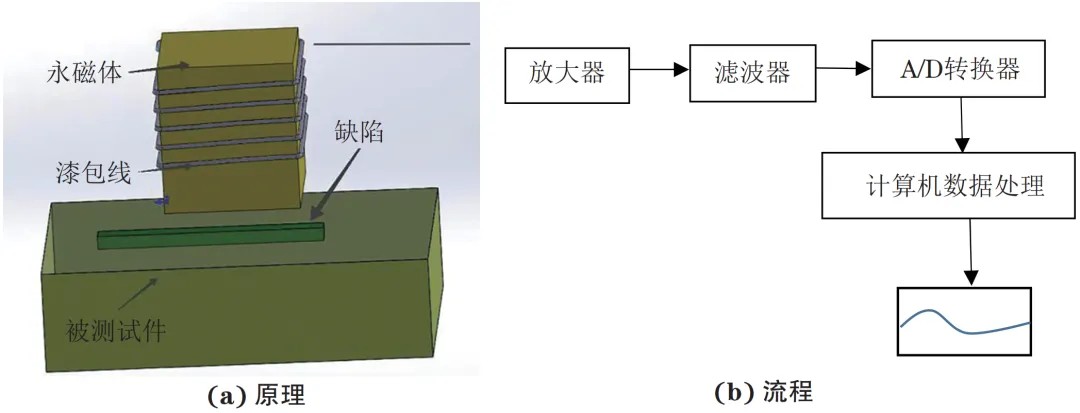

磁擾動檢測原理及流程
結語
在油氣管道對接焊縫電磁無檢測損技術的發展進程中，諸多研究呈現出相輔相成的關系。將多種電磁檢測方式相互組合應用，既能提升檢測精準性，又能克服單一檢測技術存在的局限。隨著對電磁檢測技術研究的持續深入，管線焊縫檢測技術有望開辟更為廣闊的發展空間。
